Новий фармацевтичний склад компанії LINZ AG у порту Лінца обладнано високоефективною системою опалення та охолодження Hoval. 34 агрегати TopVent TC забезпечують ефективний розподіл повітря та стабільний температурний режим навіть у складському приміщенні заввишки 18 метрів.
Лінц, Австрія
Новий логістичний центр у порту Лінца
Порт Лінца є важливим промисловим та логістичним центром Австрії. У межах проєкту «Neuland» тут модернізується промислова та логістична інфраструктура.
Одним із ключових об’єктів проєкту став новий фармацевтичний склад. Будівництво тривало два роки, а в грудні об’єкт було завершено та передано в експлуатацію компанії DONAULAGER LOGISTICS, дочірньому підприємству LINZ AG.
Площа нового складського комплексу становить близько 5 400 м². Будівля складається з трьох функціональних зон, а її максимальна висота сягає 18 метрів.
Специфіка продукції, що зберігається на складі, висуває особливі вимоги до систем опалення та кліматизації.
«Склад призначений для зберігання чутливої продукції. Тому необхідно в будь-який момент забезпечувати стабільну температуру по всій висоті приміщення».
Roman G., фахівець з управління будівельними проєктами та інженерними системами, LINZ AG
Спочатку склад проєктувався для зберігання лікарських засобів, тому його було оснащено сучасними системами інженерного забезпечення будівлі та безпеки.
Створена інфраструктура тепер забезпечує необхідні умови також для зберігання інших чутливих вантажів, зокрема акумуляторів та добрив.
Коротко про проєкт
| Об’єкт | Фармацевтичний склад |
| Місце | Лінц, Австрія |
| Тип проєкту | Нове будівництво |
| Площа | близько 5 400 м² |
| Максимальна висота | 18 м |
| Палетомісткість | 8 000 палетомісць |
| Температурний діапазон | 18–22 °C |
| Обладнання Hoval | 34 × TopVent TC |
| Система керування | TopTronic C |
| Температурний контроль | 20 датчиків Hoval |
Децентралізована система кліматизації з централізованим опаленням та охолодженням

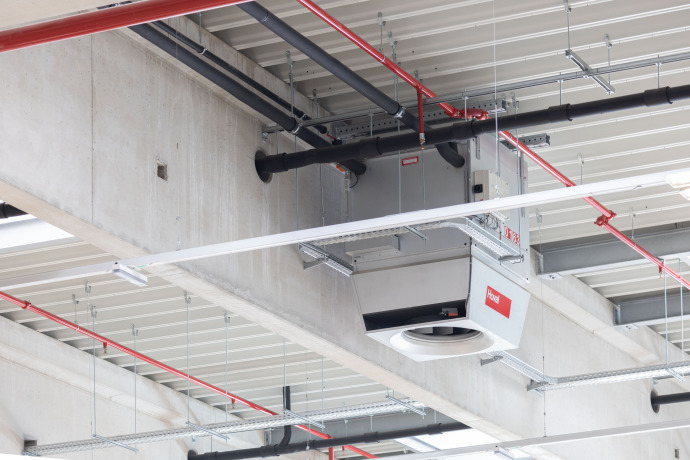

Для ефективного підтримання необхідного мікроклімату в складському приміщенні встановлено 34 рециркуляційні агрегати Hoval TopVent TC.
Агрегати забезпечують ефективний розподіл повітря з необхідними параметрами по всьому складському об’єму.
Запатентований Air-Injector автоматично забезпечує рівномірний розподіл температури навіть у приміщеннях значної висоти та сприяє зменшенню теплових втрат через покрівлю.
Необхідний температурний діапазон у складському приміщенні становить 18–22 °C.
Точний повітророзподіл — запорука стабільного мікроклімату
Одним із головних завдань під час проєктування було забезпечення рівномірного розподілу повітря по всій висоті складу, у тому числі між стелажами.
Розташування агрегатів визначалося з урахуванням геометрії приміщення, його висоти та конфігурації стелажів.
«Необхідний температурний діапазон становить від 18 до 22 градусів. Основним викликом було температурне розшарування по всій висоті приміщення. Необхідно було точно визначити місця встановлення агрегатів, щоб забезпечити рівномірний розподіл повітря по всьому складу та між стелажами».
Martin Solberger, технічний спеціаліст та керівник проєкту компанії Ing. Pischulti GmbH
20 датчиків — постійний контроль температури
Для забезпечення стабільного мікроклімату недостатньо лише правильно підібрати та розташувати агрегати. Необхідний постійний контроль температури в різних зонах складу.
Тому на об’єкті встановлено 20 температурних датчиків Hoval.
Вони цілодобово вимірюють температуру в різних точках складу та передають дані до системи керування. На основі отриманих значень автоматично коригується продуктивність агрегатів TopVent.
Таким чином, система реагує на фактичні умови в приміщенні та підтримує заданий температурний режим без постійного втручання персоналу.
Висока продуктивність навіть на висоті 18 метрів
Для трьох функціональних зон фармацевтичного складу необхідно було врахувати різні умови експлуатації.

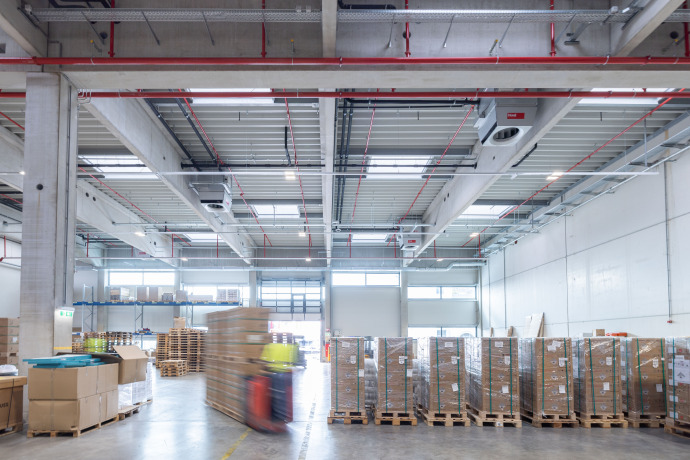

Зона приймання площею 1 624 м² має висоту 9 метрів.

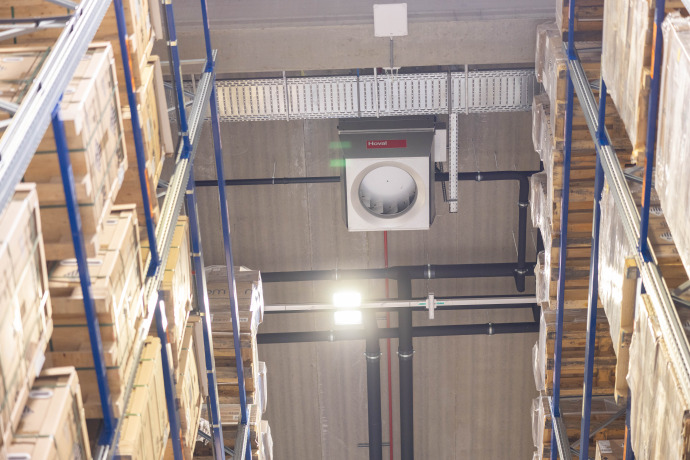

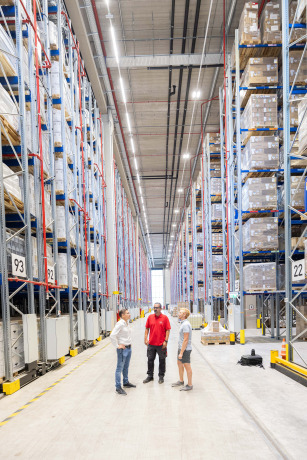

У висотному складі площею 3 879 м² опалювальні та охолоджувальні агрегати встановлено під стелею на висоті 18 метрів.
Особливу увагу під час проєктування приділено зоні з мобільними стелажами. Порівняно із зоною зі стаціонарними широкопрохідними стелажами вона вимагала складнішого опрацювання повітророзподілу.
«Для нас фактично існував лише один варіант — Hoval, оскільки встановлені агрегати забезпечують повну продуктивність навіть на такій висоті».
Roman G., LINZ AG
Martin Solberger додає:
«Hoval наразі пропонує найкраще рішення для приміщень великої висоти. Перемикання між режимами опалення та охолодження працює чудово, як і система подачі повітря».
Завдяки професійному проєктуванню та тісній співпраці всіх учасників проєкту реалізація пройшла без суттєвих ускладнень.
Монтаж у складних конструктивних умовах
Певним викликом під час монтажу стала конструкція пустотних плит перекриття. Через особливості конструкції свердління було можливим не в усіх місцях.
«Те, що пустотні плити перекриття не скрізь придатні для свердління, стало невеликим викликом під час монтажу агрегатів. Проте і в цьому випадку ми спільно знайшли хороші рішення».
Martin Solberger, Ing. Pischulti GmbH
Сталий розвиток — важлива складова логістичного комплексу
Принципи сталого розвитку є важливою складовою всього логістичного комплексу.

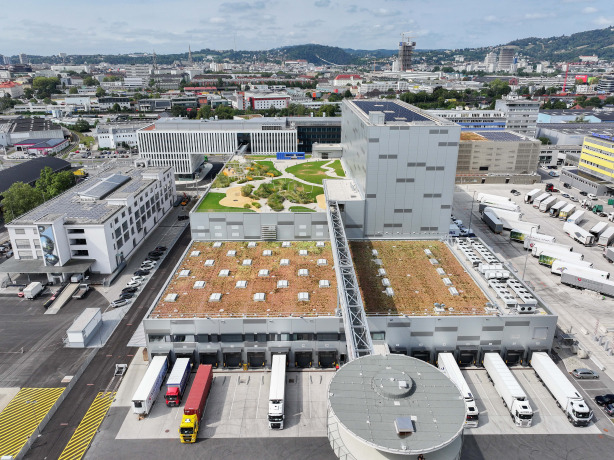

Будівля та прилеглий Hafenpark Linz обладнані зеленою покрівлею та фотоелектричною системою (PV). Крім того, використовується теплова енергія, що утворюється як побічне тепло.
Енергоефективне обладнання та оптимальні налаштування систем допомагають раціонально використовувати енергетичні ресурси.
Оптимальна температура — мінімальне енергоспоживання
Під час експлуатації системи особлива увага приділяється оптимальному температурному режиму.
У зимовий період температура підтримується ближче до нижньої межі допустимого діапазону, а влітку — ближче до верхньої.
За умови дотримання всіх вимог до якості це дає змогу мінімізувати потребу в опаленні та охолодженні.
«Під час кліматизації складу ми стежимо за тим, щоб узимку температура перебувала в нижній частині допустимого діапазону, а влітку — у верхній. Таким чином, за умови дотримання всіх стандартів якості ми можемо максимально зменшити потребу в опаленні та охолодженні».
Roman G., LINZ AG
Автоматичне керування цими режимами забезпечує система TopTronic C. Для літнього та зимового періодів задаються відповідні цільові температурні значення, після чого система автоматично підтримує необхідний режим.
Результат: стабільний мікроклімат у висотному складі
Проєкт LINZ AG демонструє можливості Hoval у сфері кліматизації висотних складських та логістичних приміщень.
Комбінація агрегатів TopVent TC, технології Air-Injector, температурних датчиків та системи керування TopTronic C забезпечує:
- стабільний температурний режим у діапазоні 18–22 °C;
- ефективний повітророзподіл у приміщеннях заввишки до 18 м;
- рівномірний розподіл температури по всьому об’єму складу;
- ефективну подачу повітря між стелажами;
- автоматичне регулювання продуктивності агрегатів;
- ефективну роботу в режимах опалення та охолодження;
- раціональне використання енергетичних ресурсів.
Обладнання Hoval
34 × TopVent TC
Рециркуляційні агрегати для опалення та охолодження приміщень великої висоти.
20 × температурних датчиків Hoval
Для постійного контролю температури в різних зонах складського приміщення.
TopTronic C
Система автоматичного керування кліматизацією, яка забезпечує регулювання параметрів відповідно до фактичних умов у приміщенні.
Від складських і логістичних комплексів до виробничих підприємств — Hoval розробляє рішення для ефективного опалення, охолодження та вентиляції приміщень великої висоти.
Правильний повітророзподіл. Точне регулювання. Ефективне використання енергії.
Hoval — відповідальність за енергію та навколишнє середовище.
Джерело: HOVAL
/
Переклад: ЛІКОНД
